Устройство для сортировки таблеток, модель CFQ-310
Устройство для сортировки таблеток, модель CFQ-310
Это фармацевтическое оборудование предназначено для удаления мелкой пыли с поверхности таблеток с использованием вибрационного эффекта. Подходит для удаления пыли со всех типов таблеток.
Обезпыливание осуществляется в три этапа, производительность составляет приблизительно 550 000 таблеток в час.
На первом этапе таблетки под действием мягкой вибрации перемещаются по перфорированному лотку из нержавеющей стали длиной 9 футов, где с них осыпается основная масса пыли.
Когда таблетки достигают нижнего перфорированного лотка, остатки пыли удаляются потоком сжатого воздуха.
На заключительном этапе пыль окончательно собирается с помощью вакуумного пылесборника. Интенсивность вибрации легко регулируется с помощью электронного контроллера.
Все детали, контактирующие с продуктом, изготовлены из нержавеющей стали марки SS 316, корпус — из акрила.
Рекомендации
Эта цена не включает пылесос.

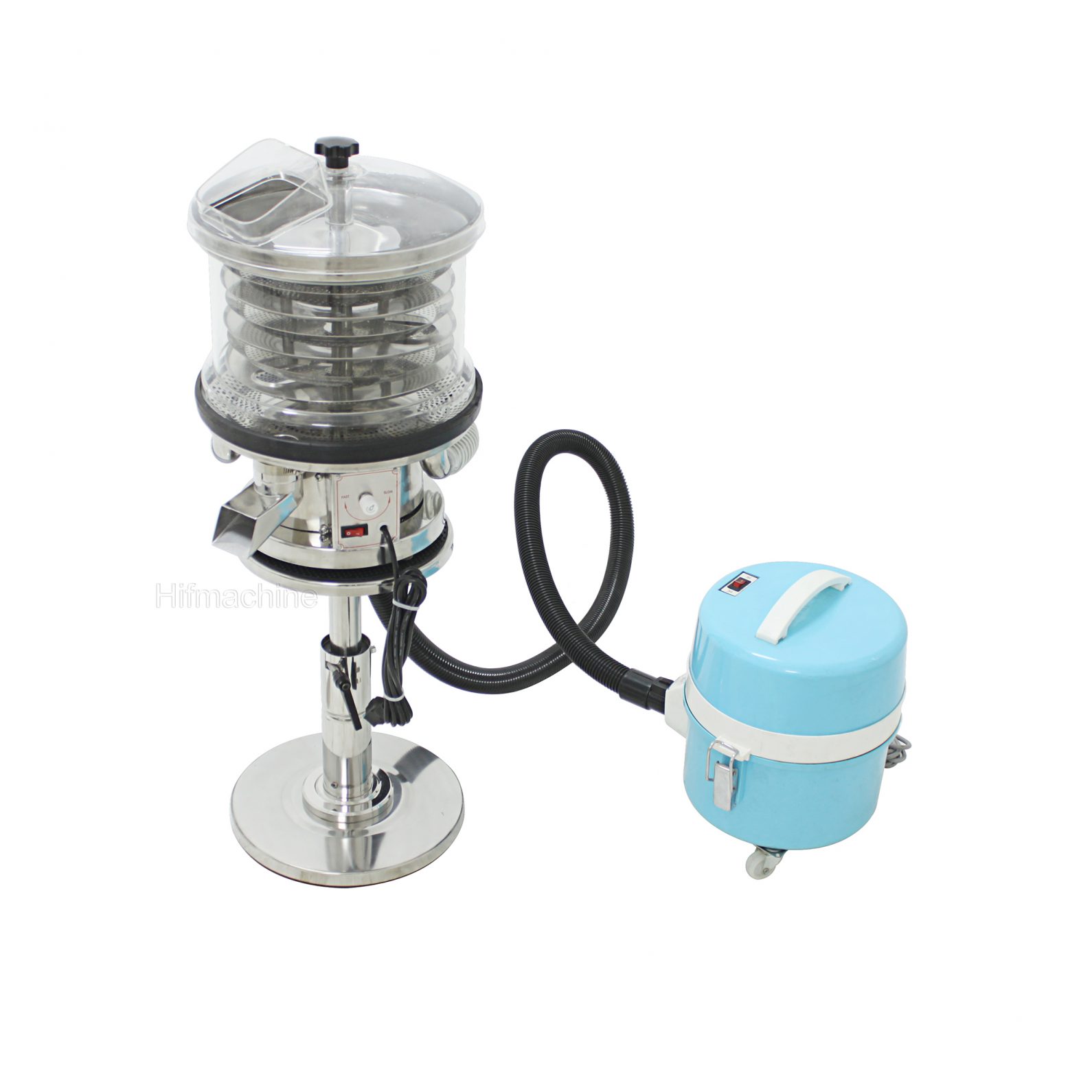

Бытовой пылесос с соединителем диаметром 32 мм подходит для этого полировочного оборудования.
Особенности
- Изготовлено в соответствии с требованиями стандарта GMP.
- Удобная регулировка высоты, полный поворот загрузочного отверстия на 360°.

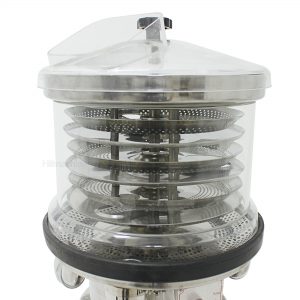

- Процесс работы можно наблюдать визуально через прозрачный акриловый корпус.
- Высокая эффективность удаления пыли и заусенцев благодаря комбинации вибрации, аэрации пыли, воздушного потока и вакуумной всасывающей системы.
- Для чистки устройство легко разбирается без применения инструментов одним человеком.

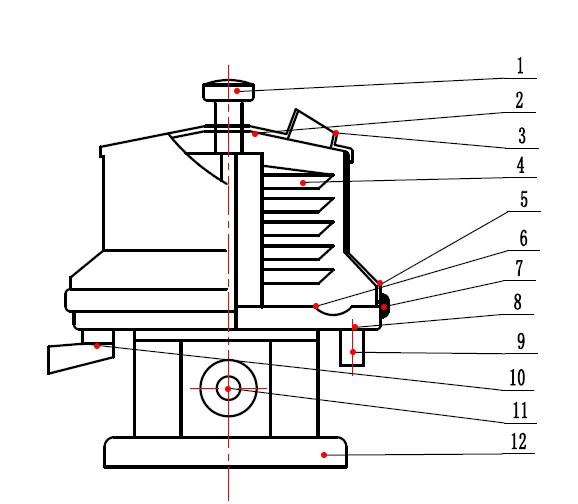

Конструкция
| 1. Контргайка | 2. Верхняя крышка | 3. Загрузочное отверстие | 4. Верхнее сито |
| 5. Крышка | 6. Нижнее сито | 7. Резиновое кольцо | 8. Поддон |
| 9. Интерфейс подключения пылесоса | 10. Выпускное отверстие | 11. Регулятор скорости | 12. Основание |
Эксплуатация

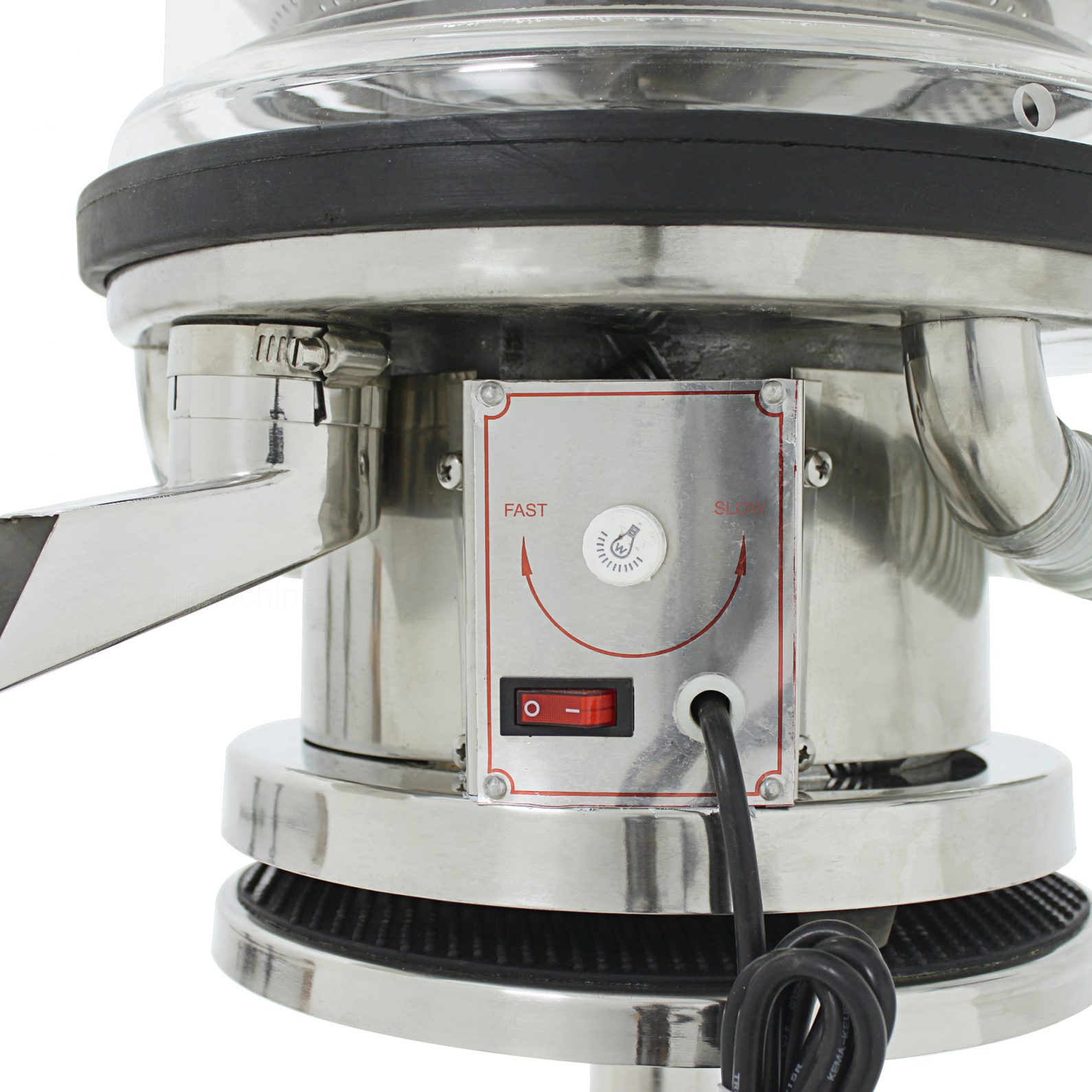

После установки машины Deduster подключите пылесос к соответствующему интерфейсу и включите его в розетку. Скорость работы устройства регулируется с помощью регулятора скорости на корпусе.
Техническое обслуживание
Условия установки и эксплуатации
Оборудование должно эксплуатироваться при комнатной температуре. Не рекомендуется длительное использование в условиях высокой температуры, влажности или химически агрессивной среды, чтобы избежать снижения срока службы, эффективности и точности работы.
Инструменты и материалы
Сухая мягкая ткань, спирт.
Перед началом работы
Включите машину без загрузки и проверьте её работоспособность и стабильность работы.
Убедитесь, что поддон-сито находится в исправном состоянии.
Проверьте наличие напряжения в сети и целостность сетевого кабеля.
Обязательно подключите устройство к заземлению.
После окончания работы
После каждого использования очистите рабочую поверхность. Используйте пылесос для удаления остатков порошка. Не разбирайте детали, в которых не хранится порошок.
Ежедневное техническое обслуживание
Протрите корпус аппарата спиртом, затем вытрите насухо мягкой тканью.
Меры предосторожности
Не мойте машину Deduster непосредственно водой.
Не разбирайте узлы, находящиеся ниже уровня поддона. При повышенном уровне шума и значительном снижении скорости вращения снимите фиксирующее кольцо и затяните болты, но не демонтируйте комплектующие.

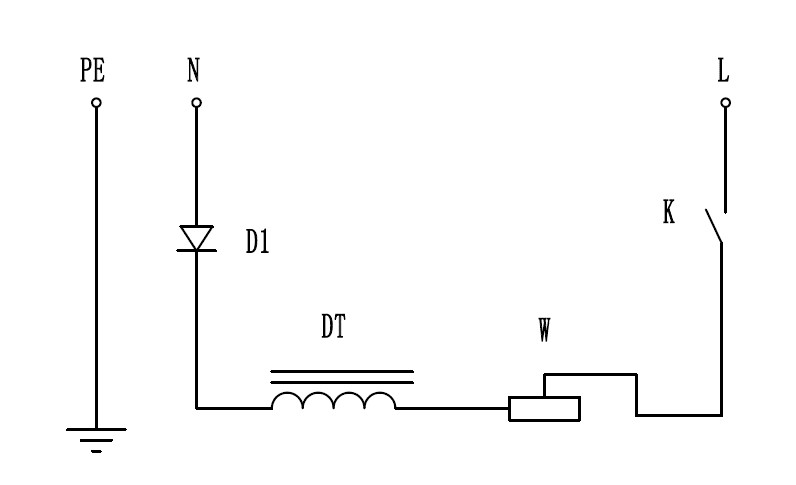

Электрическая схема
- D1: Полупроводниковый диод
- K: Главный выключатель питания
- W: Потенциометр
- DT: Катушка колебаний
- PE: Защитное заземление
| Модель | CFQ-310 |
|---|---|
| Производительность | 550 000 pills/h |
| Максимальные размеры | Φ25 mm |
| Сжатый воздух | 1.8 m³/min– 0.01 MPa |
| Вакуум | 0.1 m³/min– 0.05 MPa |
| Питание | 220 V50 Hz 1P / 110 V60 Hz 1P |
| Потребляемая мощность | 75 W |
| Уровень шума при холостом ходе | ≤60 dB |
| Высота загрузочного патрубка | 86–100 cm |
| Габаритные размеры | 380×340×890 mm |
| Вес оборудования (kg) | 31.5 kg |
